暮らしを支えるニュースタンダード、アルミ笠木

ガードコーピング

建築様式の変化など長い歴史のなかで、木、石、コンクリート、鉄など、笠木の材質もめまぐるしく変化。ガードコーピングは、そのなかでも多様な顧客のニーズに応えるべく、独自の技術を結集して開発された新しいタイプのアルミ笠木です。

ガードコーピングのポイント

意匠デザインにフィットする5色のカラーを標準在庫

表面処理は、直線でもアール曲げでも同処理で統一。
しかも標準納期は3週間前後！

ブラケットはスチール製の補強材入り。また各タイプそれぞれに特徴を持ち、
強度・品質が違います。

Cタイプは全18タイプ、Uタイプは5タイプで、幅広い用途に使用可！

商品詳細

C・U
TBシリーズ
TLシリーズ
T-BLX・T-BLYシリーズ

ガードコーピング　C・U

扱いやすさが違う、品質が違う

従来、笠木の材質は、ほとんどが木でした。建築様式の変化など長い歴史のなかで、石、コンクリート、鉄など、笠木の材質もめまぐるしく変化。今日では、軽くて耐久性があり、何度でもリサイクルできるアルミニウム製笠木が大多数を占めるにいたっています。ガードコーピングは、そのなかでも多様な顧客のニーズに応えるべく、独自の技術を結集して開発された新しいタイプのアルミ笠木です。

JIS H 4100 A-6063S-T5（135～400の12タイプはアルミニウム合金押出し型材を使用。425～600の6タイプは形・板の組み合わせ完成品です）。

表面処理: JIS H 8602に規定する種別B（皮膜9μm以上・塗膜7μm以上）
構造: 躯体に装備されたブラケットに、本体とコーナーをスナップインさせて取付けます。ジョイント板は目地部に嵌合させ取付けます。
輸送: 製品はダンボール等で厳重に梱包します。平積みを原則とし、積荷の損傷および荷崩れに注意してトラック輸送します。

ガードコーピング　C

笠木	呼称		C-135	C-150	C-175	C-200	C-225	C-250	C-275	C-300	C-325
	寸法(mm)	a	115	130	155	180	205	230	255	280	305
		b	7.3	7.3	7.4	7.8	7.8	8.2	8.3	8.4	8.7
		c	40	40	40	40	40	40	40	40	40
		d	35	35	35	35	35	35	35	35	35
	厚さ(mm)		1.2	1.3	1.3	1.4	1.5	1.7	1.8	2.0	2.2
	長さ(mm)		標準4,000
定尺セット品	メインブラケット		5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		10本	10本	10本	10本	10本	10本	10本	20本	20本
	外部アンダーカバー		1本	1本	1本	1本	1本	1本	1本	1本	1本
コ｜ナ｜	呼称		出隅	出隅	出隅	出隅	出隅	出隅	出隅	出隅	出隅
	呼称		入隅	入隅	入隅	入隅	入隅	入隅	入隅	入隅	入隅
	寸法(mm)		500+500
	厚さ(mm)		1.2	1.3	1.3	1.4	1.5	1.7	1.8	2.0	2.2
コ｜ナ｜セット	メインブラケット		2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ
	ハーフブラケット		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	調整板(プラ)		1枚	1枚	1枚	1枚	1枚	1枚	1枚	1枚	1枚
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		5本	5本	5本	5本	5本	5本	5本	10本	10本
	外部アンダーカバー		1組	1組	1組	1組	1組	1組	1組	1組	1組

笠木	呼称		C-350	C-375	C-400	C-425★	C-450★	C-475★	C-500★	C-550★	C-600★
	寸法(mm)	a	330	355	380	406	430	455	480	530	580
		b	8.5	9.0	9.0	8.0	8.0	8.0	8.0	8.0	8.0
		c	40	40	40	40	40	40	40	40	40
		d	35	35	35	35	35	35	35	35	35
	厚さ(mm)		2.3	2.4	2.5	2.0	2.0	2.0	2.0	2.0	2.0
	長さ(mm)		標準4,000
定尺セット品	メインブラケット		5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ	5ヶ
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		20本	20本	20本	20本	20本	20本	20本	20本	20本
	外部アンダーカバー		1本	1本	1本	1本	1本	1本	1本	1本	1本
コーナー	呼称		出隅	出隅	出隅	出隅	出隅	出隅	出隅	出隅	出隅
	呼称		入隅	入隅	入隅	入隅	入隅	入隅	入隅	入隅	入隅
	寸法(mm)		500 +500	700+700						800+800
	厚さ(mm)		2.3	2.4	2.5	2.0	2.0	2.0	2.0	2.0	2.0
コーナーセット	メインブラケット		2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ
	ハーフブラケット		1ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ	2ヶ
	調整板(プラ)		1枚	2枚	2枚	2枚	2枚	2枚	2枚	2枚	2枚
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		10本	12本	12本	12本	12本	12本	12本	12本	12本
	外部アンダーカバー		1組	1組	1組	1組	1組	1組	1組	1組	1組

※★印は、受注生産品です。納期は10日前後かかります。

ガードコーピング　U

笠木	呼称		U-250	U-275★	U-300	U-350	U-400
	寸法(mm)	a	230	255	280	330	380
		b	8.2	8.3	84	8.5	9.0
		c	40	40	40	40	40
		d	35	35	35	35	35
	厚さ(mm)		2.2	2.3	2.5	3.0	3.0
	長さ(mm)		標準4,000
定尺セット品	メインブラケット		5ヶ	5ヶ	5ヶ	5ヶ	5ヶ
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		10本	10本	20本	20本	20本
コーナー	呼称		出隅	出隅	出隅	出隅	出隅
	呼称		入隅	入隅	入隅	入隅	入隅
	寸法(mm)		500+500				700+700
	厚さ(mm)		2.2	2.3	2.5	3.0	3.0
コーナーセット	メインブラケット		2ヶ	2ヶ	2ヶ	2ヶ	2ヶ
	ハーフブラケット		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	調整板(プラ)		1枚	1枚	1枚	1枚	2枚
	ジョイント板		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	ジョイントカバー		1ヶ	1ヶ	1ヶ	1ヶ	1ヶ
	プラグネジ		5本	5本	10本	10本	12本

※★印は、受注生産品です。納期は10日前後かかります。

※ガードコーピングCタイプは、135〜400の12タイプで押出型材製品です。
　425〜600の6タイプは、形・板材の組み合わせ完成品です。
※ガードコーピングUタイプ（国土交通省共通仕様書タイプ）は、
　U-250、U-300、U-350、U-400が在庫品です。
※ガードコーピングUタイプは、250〜400mm幅の全5タイプで、275は受注生産になります。
※ガードコーピングUタイプは、アンダーカバーのセットはできません。
※ガードコーピングCタイプは、外部のみアンダーカバー標準装備です。

ガードコーピング　C・Uシリーズの各納まり図はこちらから

ガードコーピング　Cタイプ
ガードコーピング　Uタイプ
カラー
作業図

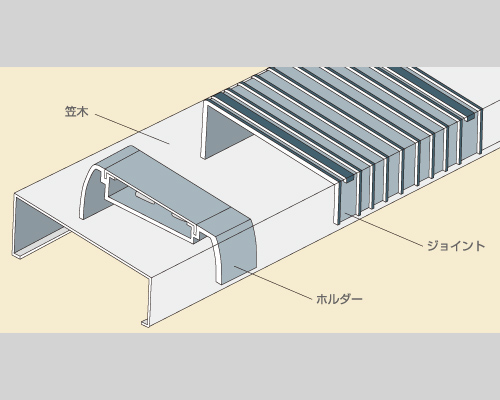

ガードコーピング　TBシリーズ

面接点かん合のため、耐震・耐風性・荷重強度を発揮！

気象や防水条件の緩やかなベランダから、年間100℃前後の厳しい温度差の外部流用まで、幅広い用途に対応できる商品数と、その品質。用途や予算に応じて、高強度・高品質の雨仕舞をお届けします。

規格寸法
直線定尺	名称	TB-135	TB-150	TB-165	TB-180	TB-210	TB-240	TB-270	TB-300	TB-350	TB-1-420	TB-1-450	→
	W寸法(mm)	135	150	165	180	210	240	270	300	350	420	450	→
	A寸法(mm)	~105	~120	~135	~150	~180	~210	~240	~270	~320	~380	~410	→
	長さ(mm)	4,000									40,000
コーナー寸法(mm)		500×500							650×650		1,000×1,000
板厚(mm)		1.5	1.5	1.5	1.7	2.0	2.3	2.4	2.6	3.0	1.5 (2.0mmも用意できます)

ガードコーピング　TBシリーズの各納まり図はこちらから

寸法
カラー1：墨出し、水糸に合…

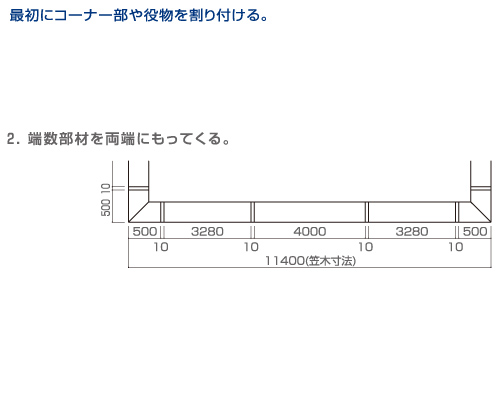

割り付けて順1
割り付けて順1
割り付けて順3
ホルダー金具 TB-1型用
ホルダー金具 TB型用

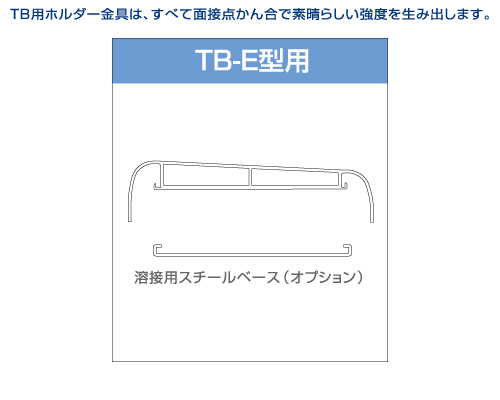

ホルダー金具 TB-E型用

ガードコーピング　TLシリーズ

多種多様な用途に応じるデザインパネル

さまざまな目的、環境、趣味などの要求を完全にカバーし、現場にマッチした設計・デザインを選んでいただけるよう、バリエーション豊かな品揃えがTLシリーズの特色です。

TL-135～450: アルミニウム合金押出し形材（JIS H 4100-A6063S-T5）アルマイト処理９μ以上・クリア塗装７μ以上
TL-500M: キャップ・アルミニウム合金の板（JIS H4000-A1100P-H14）アルマイト処理９μ以上・クリア塗装７μ以上
笠木受金具: アルミニウム合金押出し形材（JIS H 4100-A-6063S-T5）アルマイト処理９μ以上
水切りジョイン: アルミニウム合金押出し形材（JIS H 4100-A-6063S-T1）アルマイト処理９μ以上

規格寸法
規格	盤体使用範囲	笠木キャップ (TL)		笠木受金具 (TH)			笠木水切ジョイント (TJ)	エンドキャップ (TJ)
規格	盤体使用範囲	W	厚(t)	a	b	w	w	w1
TL-135	105まで	135	1.3	111.3	50	60	130.4	135
TL-150	120まで	150	1.3	126.3	60	60	145.0	150
TL-175	140まで	175	1.4	151.3	80	60	170.0	175
TL-200	165まで	200	1.5	175.7	80	60	195.0	200
TL-225	190まで	225	1.6	200.5	100	60	220.0	225
TL-250	215まで	250	1.8	225.1	40	60	245.0	250
TL-275	240まで	275	1.9	249.1	50	60	268.5	275
TL-300	265まで	300	2.0	274.5	50	60	293.4	300
TL-325	290まで	325	2.3	298.0	50	60	318.0	325
TL-350	315まで	350	2.0	322.9	50	60	342.0	350
TL-400	365まで	400	2.5	374.0	50	60	393.0	400
TL-450	415まで	450	3.0	422.0	50	65	443.0	450
TL-500M (受注生産)	465まで	500	2.0	476.0	50	66	495.0	500

ガードコーピング　TLシリーズの各納まり図はこちらから

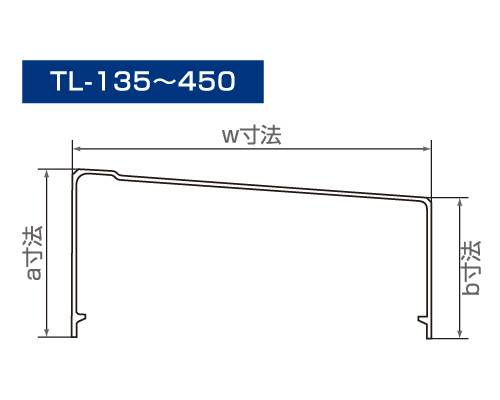

TL-135~450 寸法
TL-500M 寸法
カラー
受金具 TH-135~225

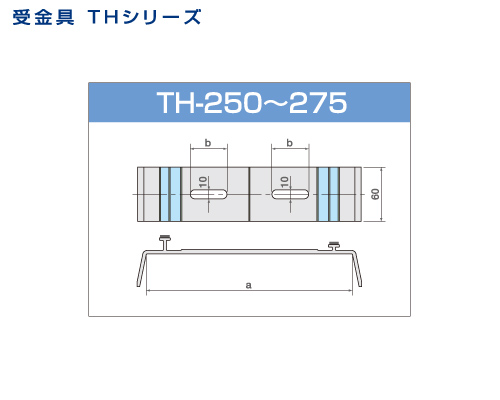

受金具 TH-250~275
受金具 TH-300~450

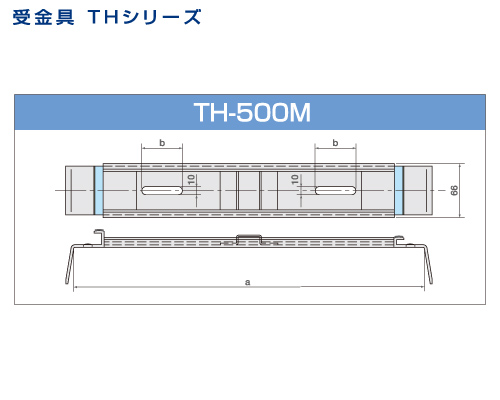

受金具 TH-500M
水切ジョイント TJ135~350

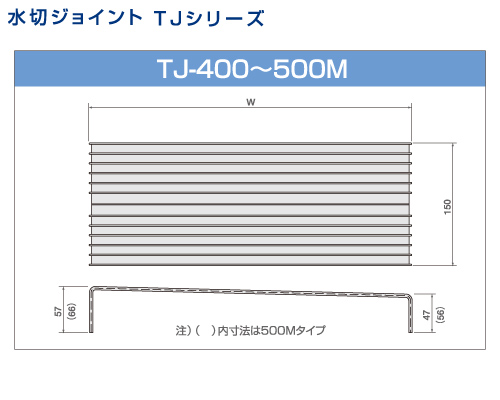

水切ジョイント TJ400~500M

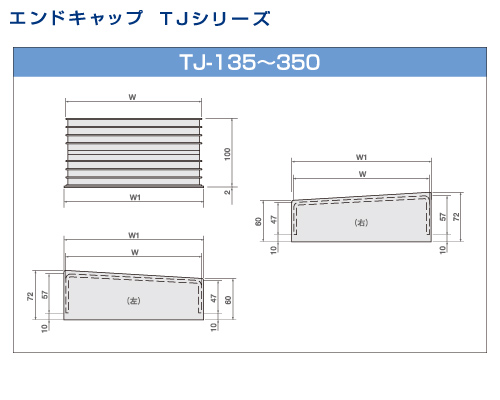

エンドキャップ TJ-135~350

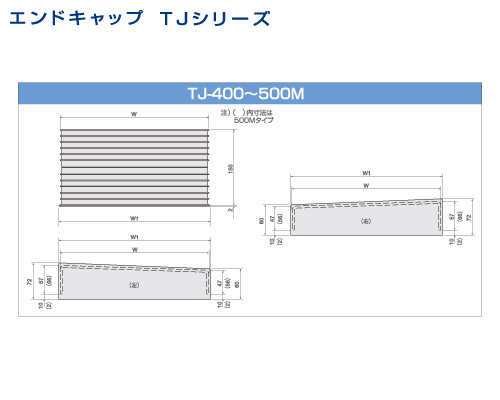

エンドキャップ TJ-400~500M

ガードコーピング　T-BLX・T-BLYシリーズ

手すり付き笠木は、埋込み工法から後付け工法へ。

従来の鋼製手すりでは、コンクリートに直接埋込む工法が主流でしたが、アルミはコンクリートやモルタルと混じると腐蝕を起こしやすくなります。そこで開発されたのが、完全後付け工法。完全後漬け工法とは、ベース金具とブラケットをアルミ笠木とジョイントすることによって、手すりを埋込むことなくパラペット笠木上で手すりを固定するという独自の工法（P.A.T.NO.1758882）です。

■完全後付け工法の特長

●BL部品にも認定される、優れた強度を実現！（バルコニー用：水平加重150kg/m、鉛直荷重165kg/m）

●手すり支柱貫通穴が不要なため、耐久性が高く、水切りも完全。

●すべて現場で安全に組み立てられ、スピーディな施工を実現。

●端部パラペット上に手すりが取付けられるため、ベランダなどで広い空間を確保。

●手すりの取替え工事にも最適。支柱切断部には笠木をかぶせ、手すりを取付けるだけ。

手すり（T-BLX）の特長: 最大6°まで確度調整可能
再大15mmマでのレベル調整可能
完全後付け工法により工期短縮・コストダウン
　
手すり笠木（T-BLY）の特長: 手すりと笠木の一体型に寄る他界強度と耐久性
笠木付きなのでパラペットを雨水より保護
手すりの水切りは笠木上で行い、水による腐食防止

ガードコーピング　T-BLX・T-BLYシリーズの各納まり図はこちらから

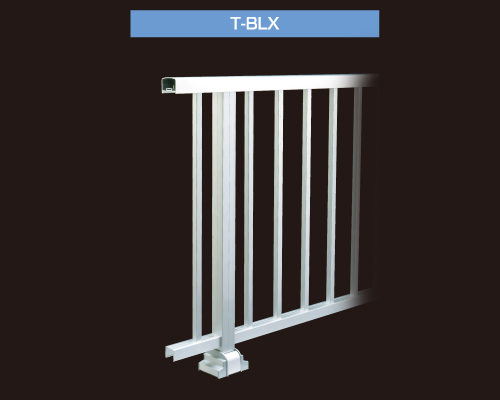

T-BLX

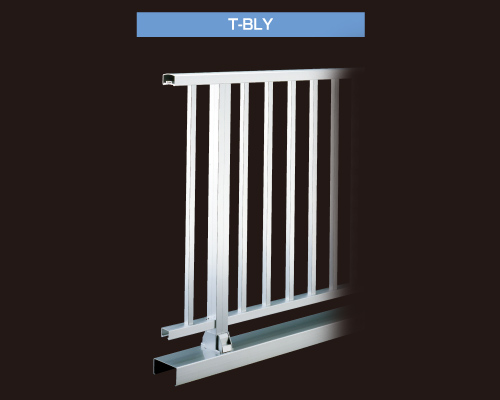

T-BLY
カラー
T-BLX参考写真
T-BLY参考写真

アルミ手すりの埋込み工法、３つの問題点。

1.線膨張率の違いによる原因

アルミ手すりを埋め込んだ場合、ほぼ100％に近い確率で躯体との亀裂が発生します。コンクリートの線膨張係数は１×10-51/℃、一方アルミは2.35×10-51/℃ですので、鋼製手すりと同じ工法でアルミ手すりを埋込めばコンクリートにクラックが発生します。特に冬期間に手すり支柱と躯体の隙間からの漏水、留水の凍結による膨張によって簡単に亀裂が起こります。

2.アルカリ腐蝕による原因

酸やアルカリに対しては、鉄とアルミニウムはまったく逆の性格を持っています。

鉄・・・・・・・・・・・・酸に弱く、アルカリに強い。

アルミニウム・・・・酸に強く、アルカリに弱い。

アルミニウムは硫酸の中に浸けると、表面に陽極性酸化皮膜を張り腐蝕保護をしますが、鉄やステンレスを同じく硫酸の中に浸ければ、即刻腐蝕して溶けてしまいます。酸に強いアルミニウムは逆にアルカリに弱く、以前アルミ弁当箱の時代に、梅干し等のアルカリ食品を詰めると、アルミ弁当箱のフタが腐蝕して穴があきました。仮枠に流し込む生コンはPH13の強アルカリです。その中にアルミ手すりを埋込めばアルカリ腐蝕を起こします。

3.電食作用による原因

イオン電子を持つ物質同士を接触させた時、双方に電位差があった場合、高い電位の物質から低い電位の物質に電気が流れ、電位差の低い物質が腐蝕します。例えば、鉄とアルミニウムの接触は電位の低いアルミニウムが腐蝕します。躯体内部の鋼製手すり埋込みアンカーや鋼製支柱補強材がメッキ等で絶縁されていれば安全ですが、実態は別のようです。ステンレスに対しても同様でビス一つにしても、SUS 450材のテクスビス等を使用することは危険で、SUS 304材のビスを使うべきです。また、近年話題になった海砂使用のコンクリートにはナトリウムイオンなど、電位の高いイオン電子が含まれていますから、従来以上に埋込み部分のアルミ支柱腐蝕が心配されます。

このように、アルミ手すりを埋込むのは間違いであって、躯体上での後付け工法による取付けがベターであるのは明白です。あまり公にはされていませんが、最近、手すり事故が発生している事実にもご留意ください。
